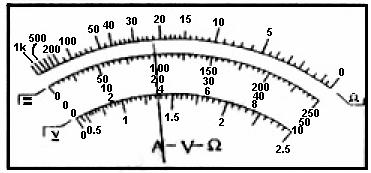

(1)用已調零且選擇旋鈕指向歐姆擋“×10”位置的多用電表測某電阻阻值，根據圖所示的表盤，被測電阻阻值為         Ω。若將該表選擇旋鈕置于1 mA擋測電流，表盤仍如題22圖1所示，則被測電流為         mA。

(2)某同學用圖所示裝置測量重力加速度g,所用交流電頻率為50 Hz。在所選紙帶上取某點為0號計數點，然后每3個點取一個計數點，所以測量數據及其標記符號如圖所示。

該同學用兩種方法處理數據(T為相鄰兩計數點的時間間隔)：

方法A：由……，取平均值g=8.667 m/s²;

方法B：由取平均值g=8.673 m/s²。

從數據處理方法看，在S₁、S₂、S₃、S₄、S₅、S₆中，對實驗結果起作用的，方法A中有__________;方法B中有__________。因此，選擇方法___________（A或B）更合理，這樣可以減少實驗的__________(系統或偶然)誤差。本實驗誤差的主要來源有____________（試舉出兩條）。

（2）某同學用圖2所示裝置測量重力加速度g，所用交流電頻率為50 Hz。在所選紙帶上取某點為0號計數點，然后每3個點取一個計數點，所有測量數據及其標記符號如圖3所示。

    該同學用兩種方法處理數據（T為相鄰兩計數點的時間間隔）：

方法A：由g₁=，g₂=，……，g₅=，取平均值=8.667 m/s²；

方法B：由g₁=，g₂=，g₃=，取平均值=8.673 m/s²。

    從數據處理方法看，在S₁、S₂、S₃、S₄、S₅、S₆中，對實驗結果起作用的，方法A中有________；方法B中有_________。因此，選擇方法____（A或B）更合理，這樣可以減少實驗的_________（系統或偶然）誤差。本實驗誤差的主要來源有_____________________________ （試舉出兩條）。

某同學想測繪標有“3.8V 0.4A”字樣的小燈泡的燈絲電阻R隨電壓U變化的圖象，除了導線和開關外，有下列一些器材可供選擇：
A．電源E(電動勢為4V，內阻約為0.04Ω)
B．電壓表V1(量程為5V，內阻約為5kΩ)
C．電流表A1(量程為100mA，內阻約為2Ω)
D．電流表A2(量程為0.6A，內阻約為0.3Ω)
E．滑動變阻器R1(最大阻值為5Ω)
F．滑動變阻器R2(最大阻值為100Ω)
G．開關及導線若干
①為了調節方便，測量準確，實驗中應選用電流表　 　，滑動變阻器　　(填器材前面的選項代號)②選好器材后，該同學按照該實驗要求連接電路，請完成下圖甲中的實物連線。

③該同學根據實驗數據，計算并描繪出R-U的圖象如圖乙所示。由圖象可知，此燈泡在不工作時，燈絲的電阻為_________Ω；
④任何實驗過程中均存在誤差，已知本實驗中所用的測量儀器均已校準。下列有關誤差的說法中正確的是____________；
A．該實驗中的誤差來源主要是電流表的分壓作用
B．由于電表內阻引起的誤差屬于偶然誤差，可以通過作圖法消除
C．若將電表的內阻計算在內，可以消除由測量儀表引起的系統誤差
D．用該實驗裝置測得的燈泡電阻比相應狀態的電阻的真實值小

（1）某同學想測繪標有“3.8 V 0.4 A”字樣的小燈泡的燈絲電阻R隨電壓U變化的圖象，除了導線和開關外，有下列一些器材可供選擇：

A．電源E(電動勢為4 V，內阻約為0.04 Ω).

B．電壓表V₁ (量程為5 V，內阻約為5 kΩ)；

C．電流表A₁ (量程為100 mA，內阻約為2 Ω)；

D．電流表A₂ (量程為0.6 A，內阻約為0.3 Ω)；

E．滑動變阻器R₁(最大阻值為5 Ω)；

F．滑動變阻器R₂(最大阻值為100 Ω)；

G．開關及導線若干

為了調節方便，測量準確，實驗中應選用電流表　　　　，滑動變阻器　　　　 (填器材前面的選項代號)

（2）選好器材后，該同學按照該實驗要求連接電路，請完成下圖甲中的實物連線。

（3）該同學根據實驗數據，計算并描繪出R－U的圖象如圖乙所示。由圖象可知，此燈泡在不工作時，燈絲的電阻為　　　　 Ω；

   （4）任何實驗過程中均存在誤差，已知本實驗中所用的測量儀器均已校準。下列有關誤差的說法中正確的是____________

A．該實驗中的誤差來源主要是電流表的分壓作用；

B．由于電表內阻引起的誤差屬于偶然誤差，可以通過作圖法消除；

C．若將電表的內阻計算在內，可以消除由測量儀表引起的系統誤差；

D．用R－U圖象處理數據，可以有效的消除由于讀數引起的失誤。
