3．穿過矩形磁場區.一定要先畫好輔助線.偏轉角由sinθ=L/R求出.側移由R2=L2-(R-y)2解出.經歷時間由得出. 注意.這里射出速度的反向延長線與初速度延長線的交點不再是寬度線段的中點.這點與帶電粒子在勻強電場中的偏轉結論不同! [例8]如圖所示.一束電子(電量為e)以速度v垂直射入磁感強度為B.寬度為d的勻強磁場中.穿透磁場時速度方向與電子原來入射方向的夾角是30°.則電子的質量是 .穿透磁場的時間是 . 解析:電子在磁場中運動.只受洛侖茲力作用.故其軌跡是圓弧的一部分.又因?yàn)閒⊥v.故圓心在電子穿入和穿出磁場時受到洛侖茲力指向交點上.如圖中的O點.由幾何知識知.AB間圓心角θ＝30°.OB為半徑. ∴r=d/sin30°=2d.又由r=mv/Be得m=2dBe/v 又∵AB圓心角是30°.∴穿透時間t=T/12.故t=πd/3v. 帶電粒子在長足夠大的長方形磁場中的運動時要注意臨界條件的分析.如已知帶電粒子的質量m和電量e.若要帶電粒子能從磁場的右邊界射出.粒子的速度v必須滿足什么條件?這時必須滿足r=mv/Be>d.即v>Bed/m. [例9]長為L的水平極板間.有垂直紙面向內的勻強磁場.如圖所示.磁感強度為B.板間距離也為L.板不帶電.現有質量為m.電量為q的帶正電粒子.從左邊極板間中點處垂直磁感線以速度v水平射入磁場.欲使粒子不打在極板上.可采用的辦法是: A．使粒子的速度v<BqL/4m, B．使粒子的速度v>5BqL/4m, C．使粒子的速度v>BqL/m, D．使粒子速度BqL/4m<v<5BqL/4m. 解析:由左手定則判得粒子在磁場中間向上偏.而作勻速圓周運動.很明顯.圓周運動的半徑大于某值r1時粒子可以從極板右邊穿出.而半徑小于某值r2時粒子可從極板的左邊穿出.現在問題歸結為求粒子能在右邊穿出時r的最小值r1以及粒子在左邊穿出時r的最大值r2.由幾何知識得: 粒子擦著板從右邊穿出時.圓心在O點.有: r12＝L2+(r1-L/2)2得r1=5L/4. 又由于r1=mv1/Bq得v1=5BqL/4m.∴v>5BqL/4m時粒子能從右邊穿出. 粒子擦著上板從左邊穿出時.圓心在O＇點.有r2＝L/4.又由r2＝mv2/Bq=L/4得v2＝BqL/4m ∴v2<BqL/4m時粒子能從左邊穿出. 綜上可得正確答案是A.B. 針對訓練 【查看更多】



題目列表(包括答案和解析)

精英家教網如圖所示，圖中虛線是勻強磁場區的邊界，一個閉合線框自左至右穿過該磁場區，線框經過圖示的哪個位置時有順時針的感應電流（　�。�
A、在位置1B、在位置2C、在位置3D、在位置4

查看答案和解析>>

（2011?南通二模）如圖所示，兩平行光滑的金屬導軌MN、PQ固定在水平面上，相距為L，處于豎直向下的磁場中，整個磁場由n個寬度皆為x0的條形勻強磁場區域1、2…n組成，從左向右依次排列，磁感應強度的大小分別為B、2B、3B…nB，兩導軌左端MP間接入電阻R，一質量為m的金屬棒ab垂直于MN、PQ放在水平導軌上，與導軌電接觸良好，不計導軌和金屬棒的電阻．
（1）對導體棒ab施加水平向右的力，使其從圖示位置開始運動并穿過n個磁場區，求導體棒穿越磁場區1的過程中通過電阻R的電量q；
（2）對導體棒ab施加水平向右的恒力F0，讓它從磁場區1左側邊界處開始運動，當向右運動距離
x02
時做勻速運動，求棒通過磁場區1所用的時間t；
（3）對導體棒ab施加水平向右的拉力，讓它從距離磁場區1左側x=x0的位置由靜止開始做勻加速運動，當棒ab進入磁場區1時開始做勻速運動，此后在不同的磁場區施加不同的拉力，使棒ab保持做勻速運動穿過整個磁場區，求棒ab通過第i磁場區時的水平拉力Fi和棒ab在穿過整個磁場區過程中回路產生的電熱Q．

查看答案和解析>>

精英家教網如圖，圖中虛線是勻強磁場區的邊界，一個閉合線框自左至右穿過該磁場區，線框經過圖示的哪些位置時有感應電流（　�。�
A、在位置1和3B、在位置2和4C、在位置2和3D、在位置1和4

查看答案和解析>>

（22分）如圖所示的平行板器件中，存在相互垂直的勻強磁場和勻強電場，磁場的磁感應強度B1 =" 0.40" T，方向垂直紙面向里，電場強度E = 2.0×105 V/m，PQ為板間中線．緊靠平行板右側邊緣xOy坐標系的第一象限內，有垂直紙面的矩形勻強磁場區域，磁感應強度B2 =" 0.25" T。一束帶電量q = 8.0×10-19 C，質量m = 8.0×10-26 kg的正離子從P點射入平行板間，不計重力，沿中線PQ做直線運動，穿出平行板后從y軸上坐標為（0，0.2m）的Q點垂直y軸射向矩形磁場區，離子通過x軸時的速度方向與x軸正方向夾角為60°。則：

（1）離子運動的速度為多大？
（2）試討論矩形區域內的勻強磁場方向垂直紙面向里和垂直紙面向外兩種情況下，矩形磁場區域的最面積分別為多少？并求出其在磁場中運動的時間。

查看答案和解析>>

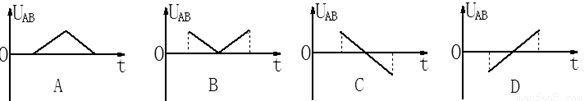

如圖所示，平行導軌之間有一個矩形磁場區，在相等面積的兩部分區域內存在著磁感應強度大小相等方向相反的勻強磁場。細金屬棒AB沿導軌從PQ處勻速運動到P′Q′的過程中，棒上AB兩端的電勢差UAB隨時間t的變化圖象正確的是（      ）





查看答案和解析>>
