現要測量某小量程電流表的內阻，可選用的器材如下：

A、待測電流表A（量程10 mA，內阻約5～8Ω）

B、電壓表V₁(量程0.3 V，內阻約3kΩ)

C、電壓表V₂（量程3 V，內阻約30kΩ）

D、滑動變阻器R₁（10Ω，0.2A）

E、滑動變阻器R₂（100Ω，0.1A）

F、標準電阻R₀（R₀＝20Ω）

G、電源E（電動勢3V，內阻約1Ω）

H、開關S及導線若干。

要求：測量結果盡可能精確；能測多組數據且電流表、電壓表的示數能從零開始調節；所設計電路安全且便于操作。

（1）請同學們在虛線框內將電路補充完整；

（2） 閉合電鍵S前應先將滑動變阻器R₂的阻值置于          處（填“最大”或“最小”）；

（3）實驗中測得一組數據：電壓表讀數U、電流表讀數I，則電流表A的內阻可表示為R_A＝_______（用物理量的字母表示）。

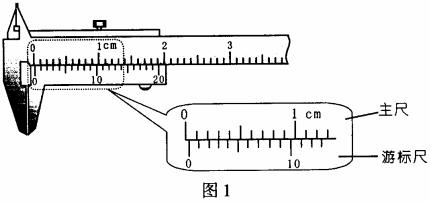

(2)某同學用圖2所示電路，測繪標有“3.8 V，0.3 A”的小燈泡的燈絲電阻R隨電壓U變化的圖象。

    ①除了導線和開關外，有以下一些器材可供選擇：

    電流表：A₁(量程100 mA，內阻約2 Ω)；

                A₂(量程0.6 A，內阻約0.3 Ω)；

    電壓表：V₁(量程5 V，內阻約5 kΩ)；

                V₂(量程15 V，內阻約15 kΩ)；

    滑動變阻器：R₁(阻值范圍0～10 Ω)；

                      R₂(阻值范圍0～2 kΩ)；

    電源：E₁(電動勢為1.5 V，內阻約為0.2 Ω)；

             E₂(電動勢為4 V，內阻約為0.04 Ω)。

    為了調節方便，測量準確，實驗中應選用電流表____，電壓表____，滑動變阻器____，電源______。(填器材的符號)

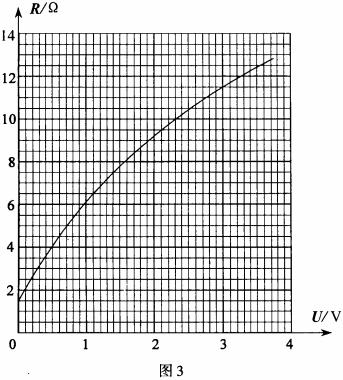

    ②根據實驗數據，計算并描繪出R—U的圖象如圖3所示。由圖象可知，此燈泡在不工作時，燈絲電阻為_____Ω；當所加電壓為3.00 V時，燈絲電阻為_____Ω，燈泡實際消耗的電功率為______W。

    ③根據R—U圖象，可確定小燈泡耗電功率P與外加電壓U的關系。符合該關系的示意圖是下列圖中的_________。

電動勢為1.5 V的干電池，電阻箱（0～99.9 Ω），滑動變阻器（0～50 Ω），標準電流表（符號，量程15 mA，內阻約500 Ω)，開關，以及導線若干.?

（1）請設計一個盡可能精確地測出毫伏表內阻的測量電路，畫在虛線框中.?

  ?

（2）直接讀出的物理量是　　　　　　　　　　　　　　　　　　　　　　　　.（用文字和字母表示）?

（3）用這些物理量表示的毫伏表內阻表達式=              .??

（6分）某同學為了測量電流表A₁的內阻，準備有如下器材：

a．電流表A₁（量程300mA，內阻約為5Ω）；

b．電流表A₂（量程600mA，內阻約為1Ω）；

c．電壓表V（量程15V，內阻約為3kΩ）；

d．滑動變阻器R₁（0～10Ω，額定電流為1A）；

e．滑動變阻器R₂（0～250Ω，額定電流為0．01A）；

f．電源E（電動勢3V，內阻較�。�；

g．定值電阻R₀（5Ω）；

h．開關一個、導線若干．

（1）為了使待測電流表A₁的示數從零開始變化，并多測幾組數據，盡可能地減少誤差，在以上給定的器材中應選擇的是___________．（填器材前的代號）

（2）在方框內畫出測量用的電路原理圖，并在圖中標出所用器材的代號．
