9圖甲.圖乙分別表示兩種電壓的波形.其中圖甲所示電壓按正弦規律變化.下列說法正確的是【查看更多】

(9分）為了測量某電池的電動勢E（約為3V）和內阻r，選用的器材如下：

A．電流表G1（量程為2mA內電阻為100Ω)

B．電流表G2（量程為1mA內電阻為200Ω)

C．電阻箱R1(0-99.99Ω)

D．電阻箱R2(0-9999Ω)

E．滑動變阻器R3(0-1000允許最大電流1A)

F．待測電池

G．開關一個、導線若干

(1)某同學利用上述器材，采用圖甲的電路測量該電池的電動勢和內阻，請按照圖甲將圖乙所示的實物圖連線；

??????

(2）圖甲中利用電阻箱R1，將電流表G1改裝成了量程為0.5A的電流表，利用電阻箱R2將電流表G2改裝成了量程為3V的電壓表，則電阻箱R2的阻值調到_________Ω；

(3）以G2示數I2為縱坐標，G1示數I1為橫坐標，作出I2-I1圖象如圖丙所示，結合圖象可得出電源的電動勢為_________V，電源的內阻為___________Ω（結果均保留兩位有效數字）

查看答案和解析>>

02春季理綜9（18分）圖甲、乙是兩組同樣的器材實物圖，用來測量待測電阻R的阻值，每組器材中包括：電池，電鍵，變阻器，電壓表，電流表，等測電阻R，若干導線。

圖甲圖乙

（1）如果待測電阻R的阻值比電壓表的內阻不是小很多，但R的阻值比電流表的內阻大很多，試在圖甲中連線使之成為測量電路；如果待測電阻R的阻值比電流表的內阻不是大很多，但R的阻值比電壓表的內阻小很多，試在圖乙中連線使之成為測量電路。

（2）如果已知上述電壓表的內阻R_V和電流表的內阻R_A，對圖甲和圖乙中連成的測量電路，分別寫出計算待測電阻的公式（用測得的量和給出的電表內阻來表示）。

查看答案和解析>>

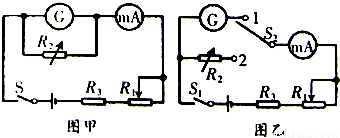

實驗室有一量程為500μA，內阻R_g約為200Ω的電流表（也稱微安表）G，需要準確測量它的內阻．一同學根據實驗室現有的器材設計了圖甲和圖乙兩種實驗電路．已知實驗室中的部分實驗器材的規格如下：

電流表（也稱毫安表）：mA（量程ImA，內電阻約100Ω）：
滑動變阻器A：R₁（20Ω，1A）；
滑動變阻器B：R₁（500Ω，0.5A）；
電阻箱：R₂（999.9Ω）；
直流電源：（電動勢為3V．內阻很�。�
不同阻值的定值電阻器R₃．
（1）利用圖甲所示的電路進行測量時，需要記錄的物理量（包括符號）有______．用記錄的物理量的符號表示測量的結果為R_g=______．
（2）利用圖乙所示的電路進行測量時，為了保證實驗操作過程的安全（即使滑動變阻器R₁的阻值調為0，也不會燒壞電流表），定值電阻器R₃的阻值至少應為______Ω．為了便于實驗的調節，滑動變阻器R₁應選______（選填“A”或“B”）

查看答案和解析>>

（1）現行高中物理教材的學生實驗中，提供了重垂線的是________________。

A.研究平拋物體的運動 B.驗證機械能守恒定律

C.驗證動量守恒定律 D.用單擺測定重力加速度

（2）測量一螺線管兩接線柱之間金屬絲的長度。

器材：A.待測螺線管L（符號）：繞制螺線管金屬絲的電阻率ρ=5.0×10^-7 Ω·m，電阻R₁約為100 Ω
