【題目】電工師傅常用一只標有“220 V 40 W”的燈L0（檢驗燈）取代保險絲來檢查新安裝的照明電路中每個支路的情況，如圖所示：

(1)如果要檢查L1所在支路，則要同時閉合的開關是_________；

(2)如果L2所在支路完好無損，則在只閉合S， S2時，L0的發光情況是____（填“比正常發光時亮”“正常發光”或“比正常發光時暗”）；

(3)當只閉合S， S3時，L0正常發光，則L3所在支路__________。

【答案】S、S1 比正常發光時暗 短路

【解析】

(1)[1]由圖可知，開關S處于干路，L1、L2、L3并聯，由于并聯互不干擾，則為檢測L1所在支路，只需閉合S和S1即可。

(2)[2]如果L2所在支路完好無損，只閉合S， S2時，電路為L0和L2串聯電路，家庭電路電壓為220V，由于燈泡額定功率均為220V，則由串聯分壓可知，兩燈泡均無法正常發光，實際電壓均低于額定電壓，故比正常發光時暗。

(3)[3]當只閉合S、S3時，L0正常發光，由于家庭電路電壓為220V，L0額定電壓為220V，則L0正常發光時說明電源電壓全加在L0兩端，可得L3短路。

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】如圖所示的“探究電磁鐵磁性強弱與哪些因素有關”的實驗中，想讓電磁鐵吸引更多的大頭針，可行的做法是 　

A. 減少線圈的匝數 B. 用銅芯代替鐵芯

C. 將滑片P向a端移動 D. 將滑片P向b端移動

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小明坐在一輛勻速行駛的汽車上，他從儀表臺上看到輪胎的溫度為50℃，當汽車行駛了30km時輪胎的溫度變?yōu)?/span>80℃，這段路程共用了20min。已知每個輪胎（外胎）的質量為15kg，汽車勻速行駛時的牽引力是1500N，橡膠的比熱容為。求：

(1)這段路程汽車的速度；

(2)這段路程汽車每個輪胎（外胎）吸收的熱量；

(3)這段路程汽車牽引力所做的功。

查看答案和解析>>

科目：初中物理 來源： 題型：

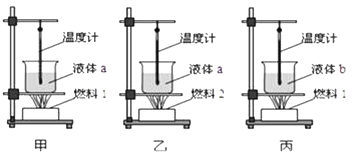

【題目】如圖所示，甲、乙、丙三圖中的裝置完全相同。燃料的質量都是10g，燒杯內的液體質量也相同。假設燃料完全然燒釋放熱量都被液體吸收。

（1）若比較不同燃料的熱值，應選擇______兩圖進行實驗，燃料完全燃燒放出熱量的多少，是通過_____來反映的，通過本次試驗得到的燃料熱值與實際熱值相比偏______（選填“大”或“小”）。

（2）若比較不同物質的吸熱本領，應選擇____兩圖進行實驗；不同物質吸熱的多少是通過____來反映的。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】太陽能是人類優先開發和利用的新能源之一，關于太陽能的利用，下列說法正確的是（ ）

A．圖甲中，綠色植物通過光合作用將太陽能轉化為化學能

B．圖乙中，太陽能熱水器通過做功方式將太陽能轉化為水的內能

C．圖丙中，太陽能交通信號燈將太陽能直接轉化為信號燈的光能

D．圖丁中，首架環球航行的太陽能飛機將太陽能直接轉化為飛機的機械能

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】下列說法正確的是（ ）

A.燃料燃燒越充分，它的熱值就越大

B.燃燒時放出的熱量越多的燃料，熱值越大

C.內燃機用水做冷卻液，是因為水的比熱容較大

D.比熱容越大的物質，吸收的熱量一定越多

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在“探究串聯電路的電流特點”的實驗中，甲乙兩個實驗小組各自選用兩個不同的小燈泡組成了如圖所示的串聯電路，然后用一個電流表分別接在a、b、c三處去測量電流。

（1）電流表使用時必須串聯在待測電路中，使電流從電流表的_______流入，從______流出；

（2）甲組閉合開關，兩燈都不亮，他們用一塊電壓表并聯在L1兩端時，電壓表無示數，并聯在L2兩端時，電壓表有示數，兩燈仍不亮，故障的原因可能是________；

（3）乙組把電流表接在a處，閉合開關后，發現兩燈的亮度不穩定，電流表的指針也來回擺動，故障的原因可能是__________；（選填下列選項前的序號）

①某段導線斷開 ②某接線柱處接觸不良

③某燈泡被短路 ④電流表被燒壞

（4）甲組排除故障后，測量了a、b、c三處的電流，其中一次實驗測量的數據是Ia=0.18A，Ib=0.17A，Ic=0.16A，對本次測量數據的分析正確的是________；（選填下列選項前的序號）

①可能是因為測量誤差造成的

②是因為沒有對電流表調零造成的

③串聯電路中各處的電流本來就不等

④電流從電源正極流向負極的過程中，電流越來越小

（5）該實驗應得出的正確結論是_____________。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】媽媽最頭痛的一件事就是在冬天做好的飯菜很快就涼了，但最近市面上出現了叫“暖菜寶”的裝置，其實就是飯菜保溫板，如圖所示。

產品型號

HT-F31

額定頻率

50Hz

額定電壓

220V

額定功率

300W

（1）當“暖菜寶”正常工作時，通過“暖菜寶”的電流是多少？（保留兩位小數）

（2）爸爸說“暖菜寶”效率很低，小明就想測一測“暖菜寶”的效率，于是用不銹鋼碗裝了一碗水放在 “暖菜寶”上，水的質量為 250g，初溫是 20℃，小明記錄的數據圖像如圖所示，請根據圖像計算“暖菜寶”的效率是多少？[c水=4.2×J/（kg·℃）]

（3）通過計算，“暖菜寶”效率確實不高，你能幫小明想想辦法提高暖菜寶的效率嗎？請寫出一種方法。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖所示的電路，燈泡L上標有“6V 2.4W”的字樣，電流表的量程為0～0.6A，電壓表量程為0～15V�；瑒幼冏杵鞯淖畲箅娮铻�160Ω。只閉合S1，滑片置于某點a時，滑動變阻器接入電路的電阻Ra=40Ω，電壓表的示數Ua=12V，電流表的示數為Ia；只閉合S2，滑片置于某點b時，滑動變阻器接入電路的電阻為Rb，電流表示數為Ib。已知Ia︰Ib=3︰4，Rb︰R0=3︰2（燈絲電阻不隨溫度變化），滑片在移動過程中，燈泡電壓不超過額定值，電表示數不超過量程。（畫出等效電路圖）求：

（1）小燈泡正常發光時的電流大小和電阻值；

（2）定值電阻R0和電源電壓；

（3）只閉合S1時，電路消耗的最小功率P小和最大功率P大之比。

查看答案和解析>>
