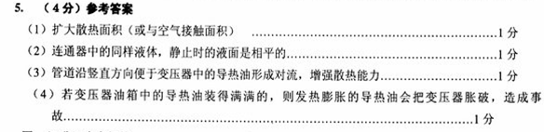

（07初賽）如圖為輸電線路中常用的油浸自冷式變壓器。變壓器內部的鐵芯、線圈就浸沒于變壓器油（一種礦物油，也稱導熱油）中。變壓器工作時，鐵芯、線圈會發熱。這些熱量主要通過導熱油并流經變壓器外部的一根根金屬管道散發到空氣中，從而使鐵芯、線圈的溫度不會升高太多，以確保變壓器的安全運行。請回答：

（1）變壓器外部的散熱器為什么做成管道狀？

（2）變壓器的上部有個油箱，其側面有一個油量表。油量表就是一根上、下兩端均開口并插入油箱中的玻璃管。電工通過觀察玻璃管中油面的高度來判斷油箱中油量的多少。請問：設計這一裝置利用的主要物理知識是什么？

（3）從圖8我們發現：變壓器外部的散熱管道都是沿豎直方向而不是沿水平方向分布的，這是為什么？

（4）正常情況下，變壓器油箱中的導熱油是絕對不允許裝得滿滿的，這是為什么？

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

精英家教網如圖為供電設向居民樓輸電的示意圖．
（一）如果供電設備的輸出電壓為220V，在夏季晚上7：00-9：00的用電高峰期，某用戶標有“220V 40W”的燈泡發光比平時暗，經檢測發現燈泡兩端的實際電壓只有198V．不考慮燈泡電阻的變化．求：
（l）輸電線上損失的電壓；
（2）燈泡的實際功率．
（二）若居民樓用戶用電器兩端的實際電壓必須保證為220V，當居民樓內用戶用電器消耗的總功率為22kw時，求：
（1）通過輸電線的電流是多大？
（2）若輸電線的總電阻力0.2Ω，則供電設備的輸出電壓為多大？
（3）輸電線上損失的電功率為多大？
（4）為了減少輸電線上損失的電功率，用學過的物理知識說明可采取的改進方法（答出一種方法即可）．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2005?陜西）小秦家所在居民區，每年夏天用電高峰期經�！皵嚯姟保∏卣{(diào)查到居民區各類家用電路額定電功率為：加熱與制冷類電器共16kW，其他用電器共6kW．如圖為居民區電路的供電線路示意圖．已知從供電電源到居民用戶的輸電線（兩根導線）總電阻為0.2Ω．
（1）當居民區加熱與制冷類電器不工作，而其他用電器均正常工作時，通過電線的電流是多少？輸電線因發熱損失的電功率是多少？
（2）若居民區所有電器均正常工作2h，則輸電線上消耗的電能是多少？輸電線上消耗的電能與用電器消耗的電能之比是多少？
（3）分析該居民區夏季用電高峰期“斷電”的原因，提出一條防止“斷電”的合理建議．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2013?北塘區二模）為提高電網對極端氣候、重大自然災害的抵御能力，國家電網公司2008年重點科技減災防災項目--直流熔冰裝置研制成功．該裝置需要1至2萬千瓦的功率，最大融冰電流可達6000安，最長融冰距離可達200公里，從而避免因線路結冰而倒桿斷線．如圖為位于某電網線路上相距幾十公里的甲、乙兩地之間輸電線路和處于乙地的熔冰裝置示意圖，熔冰裝置上的“+”、“-”是兩個接線端子．（進行熔冰時交流電已切斷）
（1）你猜想設計該熔冰裝置的依據是
電流的熱效應
電流的熱效應
，在熔冰過程中能量的轉化是
電能轉化為內能
電能轉化為內能
；
（2）若要對甲、乙兩地之間的“2”和“3”兩根輸電線同時熔冰，請你在圖中以筆畫線代替導線，進行切實可行的連接，實現熔冰；
（3）在上述熔冰過程中，若每根輸電線的電阻是R，啟動熔冰裝置后，電路中的電流是I，則輸電線消耗的電功率是
2I2R
2I2R
．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖為供電設備向居民樓輸電的示意圖．若居民樓用戶用電器兩端的實際電壓必須保證為220V，當居民樓內用戶用電器消耗的總功率為22kW時，求：
（1）通過輸電線的電流是多大？
（2）若輸電線的總電阻為0.2Ω，則供電設備的輸出電壓為多大？
（3）輸電線上損失的電功率為多大？
（4）為了減少輸電線上損失的電功率，用學過的物理知識說明可采取的改進方法（答出一種方法即可）

查看答案和解析>>
